一、用途；
本產品適用于戶內外50Hz，額定電壓3.6Kv系統及7.2Kv.12KV的系統，可與其它保護電器（開關、真空斷路器等）配合使用，作為高壓電動機及其它電力設備的過載或短路等的保護元件。

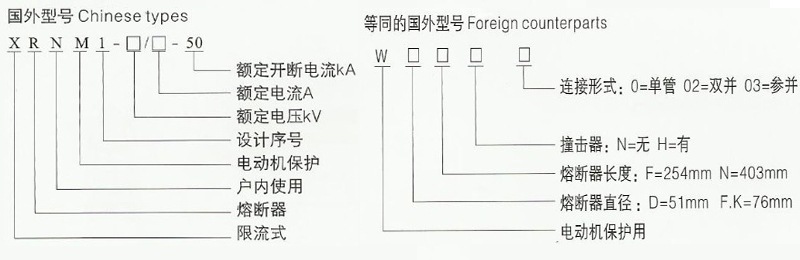

二、型號含義：
三、技術參數：
|
型號 |
額定電壓Un（KV） |
額定電流In（A） |
直徑×長度D×L（mm） |
A（mm） |
C（mm） |
額定開斷電流(KA) |
國外參考型號 |
|
XRNM |
3.6KV |
50 |
φ51×254標準尺寸 |
337 |
305 |
63 |
WDFHO |
|
63 |
|||||||
|
80 |
|||||||
|
100 |
|||||||
|
125 |
|||||||
|
160 |
φ76×254標準尺寸 |
WKFHO |
|||||
|
200 |
|||||||
|
224 |
50 |
||||||
|
250 |
|||||||
|
315 |
|||||||
|
355 |
|||||||
|
400 |
|||||||
|
7.2/12KV |
25 |
φ76×403標準尺寸 |
486 |
454 |
63 |
WFNHO |
|
|
31.5 |
|||||||
|
40 |
|||||||
|
50 |
|||||||
|
63 |
|||||||
|
80 |
|||||||
|
100 |
|||||||
|
125 |
|||||||
|
160 |
|||||||
|
200 |
WKNHO |
||||||
|
224 |
|||||||
|
250 |
φ76×403 φ88×403
|
50 |
|||||
|
315 |
|||||||
|
12KV |
25 |
φ76×600標準尺寸 |
682 |
650 |
63 |
||
|
31.5 |
|||||||
|
40 |
|||||||
|
50 |
|||||||
|
63 |
|||||||
|
80 |
|||||||
|
100 |
|||||||
|
125 |
|||||||
|
160 |
50 |
||||||

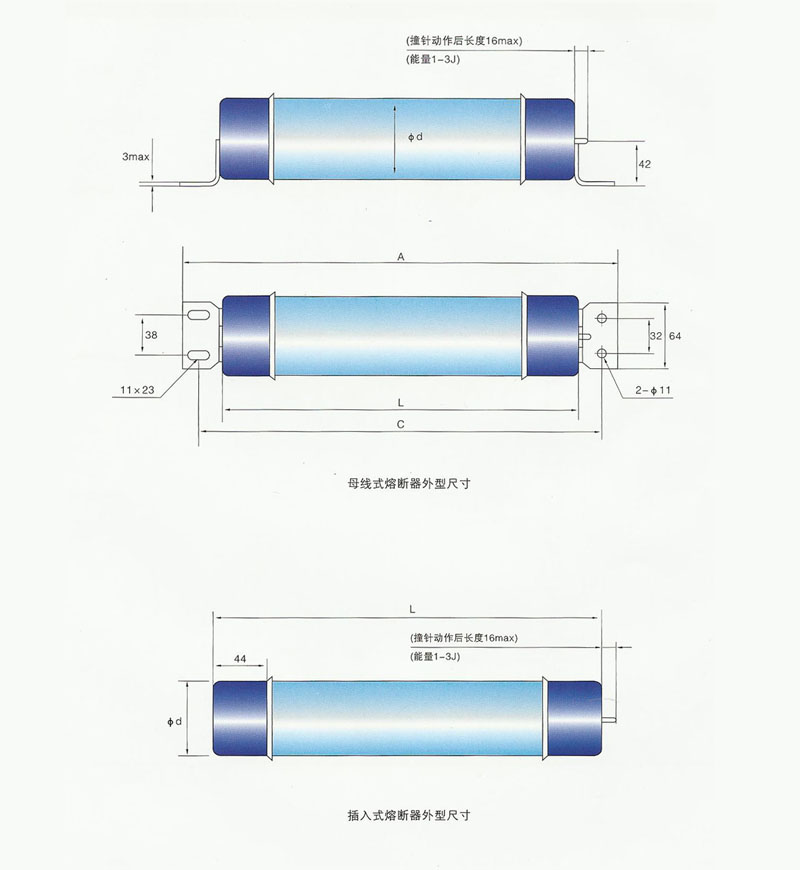

四、外形及安裝圖：
